Osadniki wirowe dwukomorowe

Zastosowanie i zasada działania

Osadniki wirowe dwukomorowe służą do oddzielania ze ścieków i zatrzymywania zawiesiny łatwoopadającej oraz substancji ropopochodnych. W przypadku zawiesiny rozdział grawitacyjny zanieczyszczeń wspomagany jest siłą odśrodkową powstającą przy ruchu wirowym w pierwszej komorze osadnika. Rozdział zanieczyszczeń ropopochodnych następuje w drugiej komorze osadnika w wyniku flotacji grawitacyjnej. Osadniki wirowe dwukomorowe ze względu na wysoką skuteczność zatrzymywania zawiesiny stosowane są przede wszystkim do podczyszczania ścieków ze zlewni miejskich i dróg, na których ryzyko wystąpienia dużych ilości zanieczyszczeń ropopochodnych jest niewielkie.

Budowa

Zbiorniki osadników wirowych dwukomorowych wykonywane są z prefabrykatów betonowych, żelbetowych lub tworzywowych. Wlot do pierwszej komory jest styczny do ściany zbiornika lub jest wyposażony w kierownicę wymuszającą ruch wirowy. W części centralnej pierwszego zbiornika umieszczony jest odpływ odprowadzający podczyszczone z zawiesiny ścieki do drugiej komory. Drugi zbiornik pełni funkcję separatora grawitacyjnego i wyposażony jest w przegrodę zatrzymującą wydzielone zanieczyszczenia lekkie. W przypadku największych urządzeń, których korpusy są dostarczane w elementach (oznaczenie B w typie urządzenia), montaż wyposażenia odbywa się na placu budowy. Opcjonalnie, osadniki wirowe dwukomorowe mogą być wyposażone w czujniki poziomu osadu i poziomu oleju.

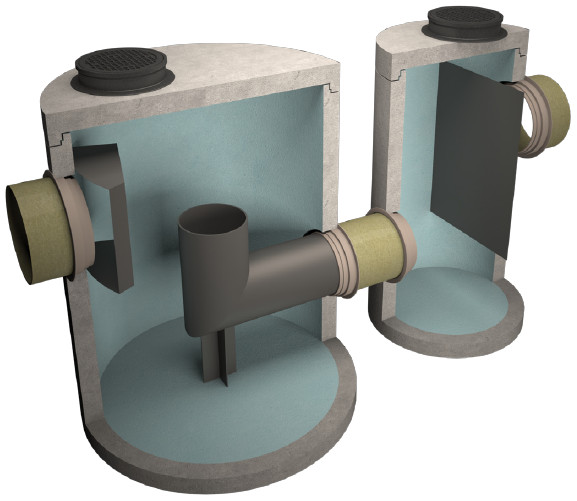

Osadnik wirowy dwukomorowy NIXOR-NOWD

Osadniki NIXOR-NOWD

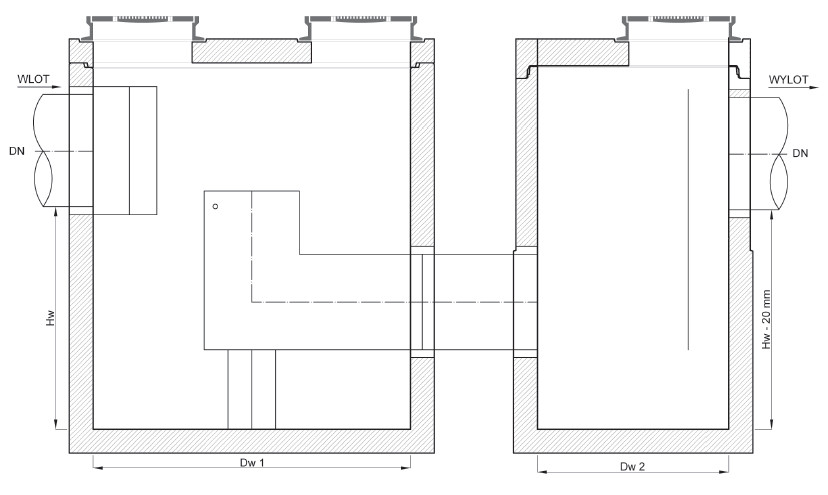

Typ urządzenia	Wielkość nominalna	Przepustowość	Średnica wew. zbiornika 1	Średnica wew. zbiornika 2	Wysokość dopływu	Zagłebienie minimalne*	Średnica rur	Pojemność części osadowej	Pojemność magazynowania oleju	Karta katalogowa	Deklaracja zgodności
	NS	Q_max	D_w1	D_w2	H_w	Z	DN	V_os	V_ol
	NS	dm³/_s	mm	mm	m	m	mm	dm³	dm³
NOWD 3/30	3	30	1000	1000	0,75	0,90	≤400	580	490
NOWD 6/60	6	60	1000	1000	0,75	0,90	≤400	580	490
NOWD 10/100	10	100	1200	1000	1,56	1,04	≤500	1750	1100
NOWD 15/150	15	150	1200	1000	1,56	1,04	≤500	1750	1100
NOWD 20/200	20	200	1200	1000	1,56	1,04	≤500	1750	1100
NOWD 25/250 B	25	250	1200	1200	1,95	0,90	≤500	2190	1930
NOWD 30/300	30	300	1500	1200	1,49	1,16	≤600	2610	1380
NOWD 35/350 B	35	350	1500	1200	1,74	1,16	≤600	3050	1680
NOWD 40/400	40	400	2000	1200	1,40	1,20	≤700	4340	1280
NOWD 50/500	50	500	2000	1200	1,40	1,20	≤700	4340	1280
NOWD 60/600 B	60	600	2000	1500	1,84	1,31	≤800	5720	2470
NOWD 65/650 B	65	650	2000	1500	1,84	1,31	≤800	5720	2470
NOWD 70/700	70	700	2500	1500	1,34	1,31	≤800	6490	1720
NOWD 75/750	75	750	2500	1500	1,34	1,31	≤800	6490	1720
NOWD 80/800 B	80	800	2500	1500	1,79	1,36	≤900	8700	2380
NOWD 90/900 B	90	900	2500	1500	1,79	1,36	≤900	8700	2380
NOWD 100/1000 B	100	1000	2500	1500	1,79	1,36	≤900	8700	2380
NOWD 110/1100 B	110	1100	3000	2000	1,72	1,43	≤1000	12020	2710
NOWD 120/1200 B	120	1200	3000	2000	1,72	1,43	≤1000	12020	2710
NOWD 125/1250 B	125	1250	3000	2000	1,72	1,43	≤1000	12020	2710
NOWD 130/1300 B	130	1300	3000	2000	1,72	1,43	≤1000	12020	2710
NOWD 140/1400 B	140	1400	3000	2000	1,99	1,66	≤1200	13930	4620
NOWD 150/1500 B	150	1500	3000	2000	1,99	1,66	≤1200	13930	4620
NOWD 160/1600 B	160	1600	3000	2000	1,99	1,66	≤1200	13930	4620
NOWD 180/1800 B	180	1800	4600	2500	3,42	2,53	≤1400	54850	15290
NOWD 300/3000 B	300	3000	4600	2500	3,42	2,53	≤1400	54850	15290
NOWD 320/3200 B	320	3200	5000	3000	3,42	2,53	≤1400	67650	15290
NOWD 360/3600 B	360	3600	5000	3000	3,42	2,53	≤1400	67650	15290
NOWD 380/3800 B	380	3800	5600	3000	3,42	2,53	≤1600	88440	15290
NOWD 480/4800 B	480	4800	5600	3000	3,42	2,53	≤1600	88400	15290
NOWD 500/5000 B	500	5000	6000	3000	3,42	2,53	≤1600	103950	15290
NOWD 560/5600 B	560	5600	6000	3000	3,42	2,53	≤1600	103950	15290

* Z – wyznaczone dla maksymalnej średnicy rury dla danego urządzenia; przy zagłębieniu mniejszym niż minimalne stosowane będą rozwiązania indywidualne.

B – urządzenia dostarczane w elementach do montażu na placu budowy przez zamawiającego.

Firma NIXOR zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych bez uprzedniego powiadamiania.

W rozwiązaniach indywidualnych istnieje możliwość zwiększenia pojemności części osadowej.
